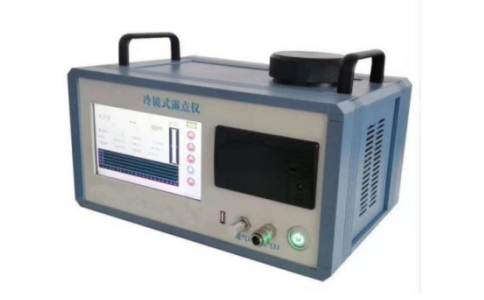

FLDWS-T SF6冷镜式露点仪

露点仪的机箱为系统硬件安装的载体，机箱表面喷塑，左右侧板开散热槽及安装散热风扇，底板加厚用于承载制冷机及电源部分。机箱前面板设置 7寸彩色液晶触摸显示屏、USB接口、电源开关等，进气口、出气口，电源接口等设置在机箱后面板。

露点仪采用专用微型制冷机作为冷源，相比传统的液氮或高压空气节流等制冷方式，该制冷机功耗低、运行稳定可靠、控温精确、使用方便，有利于提高测量精度；与帕尔贴冷泵制冷方式相比，其环境适应性更强，且无需辅助制冷设备，大幅减小设备体积和重量。

露点仪的控制系统采用7803型终端模块，该模块预装  WinCE6.0系统，CPU采用S3C6410芯片，7寸液晶真彩触摸屏。系统主要接口包括2个RS232串口、2个USB接口，1个TF卡插槽、4路16位高精度AD接口。控制系统通过串口通信接口对制冷机模块和光路采集模块发送控制指令并接收温度、光路信号，驱动测量软件通过核心算法计算露点，负责控制检测流程以及显示人机交互界面、记录测量结果等功能等。
