FLDGX-A地下管线测试仪
产品别称：地下管线测试仪，地下电缆故障测试仪
产品介绍
管线探测仪是利用电磁感应的原理来探测地下电缆的精确走向、深度以及定位 电缆的开路、短路及外皮故障点，管线探测仪的智能化全汉字、图形操作指示及声 音调频指示，使它成为当今最容易使用的管线定位仪。
发射机内置欧姆表可自动测 量环路电阻及连续的自动输出阻抗匹配，以保证输出最佳的匹配信号。
产品特点
1、全数字式定位仪，显示清晰，定位可靠
2、便携轻巧、使用方便、查找快捷
3、内置 充电电池，测试时不需市电
4、具有电缆埋深显示、电流显示
5、大屏液晶图形显示、测试中不需耳机
6、内置欧姆表可测量电缆环路电阻
7、具有电缆定位和故障查找两种功能
8、可以找到高达 2MΩ的对地绝缘故障
9、具有背光功能适应夜间操作
技术参数

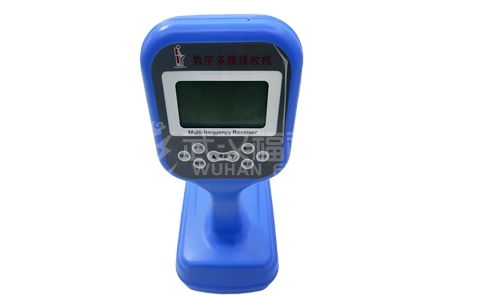

1、接收机：
| 工作频率 | 低频、中频，高频，射频 50HZ | |
| 天线模式 | 波谷法（竖直线圈）、波峰法（水平线圈） | |
| 声音指示 | 随信号强度变化的调频音调 | |
| 电流指示 | 显示被测电缆的有效电流值(单位：mA) | |
| 工作温度 | -10°C——+55°C | |
| 电池型号 | 可充电电池 | |
| 电量指示 | 图形显示 | |
| 电池寿命 | 连续工作>8 小时 | 间断工作 >16 小时 |
| 尺寸大小 | 70×20×11CM | |
| 重 量 | 3 公斤（带电池） | |
| 信号强度表示 | 梯形图、数字量程 0——999 | |
| 增益控制 | 手动调节 动态范围为 100db | |
| 探测深度 | 最大探测不小于 10 米 | |
| 最大探测距离 | 直连法时绝缘良好的电缆最大可达15KM | |
| 深度测量 | 按深度键 三位数字显示，最大可测深达 2.5 米 | |
| 精 度 | 低频 | ±（1—5）%≤2.5 米 |
| 射频 | ±（5—12）%≤2.5 米 | |

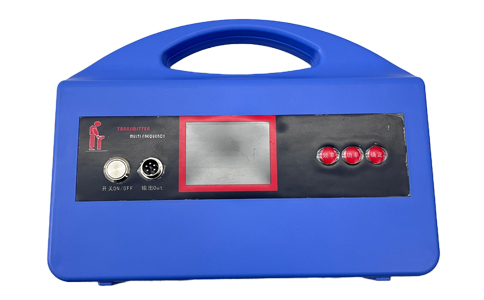

2、发射机：
| 工作频率 | 低频、中频，高频，射频 |
| 工作模式 | 直连法、耦合法、感应法 |
| 匹配负载 | 5 欧姆—3000 欧姆 |
| 阻抗显示 | 五位数字 |
| 过热过流 | 自动保护 |
| 功率输出 | 低挡、中档、高挡 |
| 电池类型 | 8 节一号碱性电池 |
| 电池寿命 | 连续工作 4 小时至 8 小时取决于使用时的频率、输出功率 |
| 间断工作 6 小时至 10 小时取决于使用时的频率、输出功率 | |
| 工作温度 | -10°C—55°C |
| 尺寸大小 | 16×16×39CM |
| 重 量 | 4 公斤（含电池） |

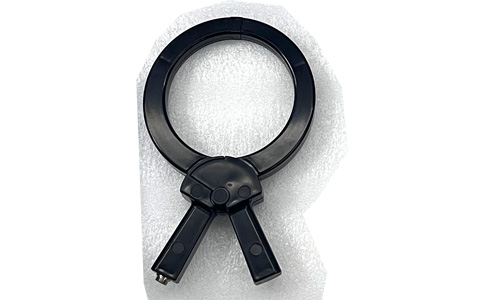

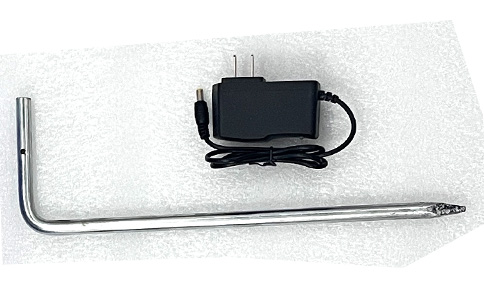

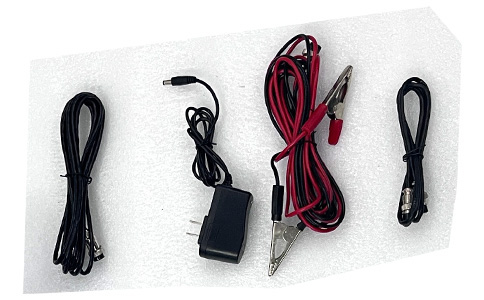

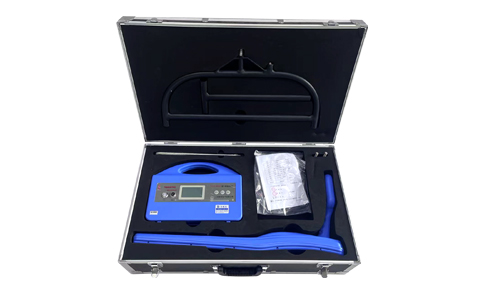

产品图集
