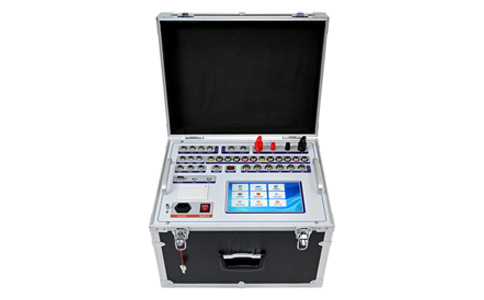

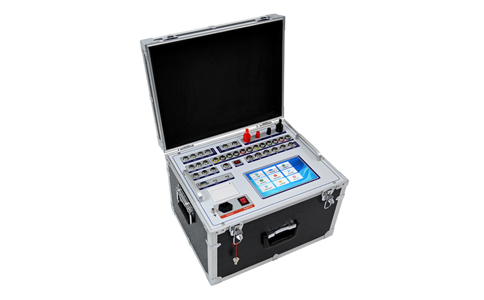

GKC-FCD4高压开关测试仪
参考标准：GB1984-2014、DL/T846.3-2017
产品优势：
主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作选配、无线平板操作选配。
同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、3/6石墨触头、1路速度(3路速度选配)、3/6路双端接地测量（感应法3路和6路选配）、1路动态电阻和接触电阻。
内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
设备厂家：福禄德电力
随着社会的发展，人们对用电的安全可靠性要求越来越高，高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。GKC-FCD4高压开关特性综合测试仪即（高压开关机械特性测试仪）是依据最新的《高压交流断路器》GB1984-2014为设计蓝本，参照中华人民共和国电力行业标准《高电压测试设备通用技术条件》第3部分，DL/T846.3-2017为设计依据，为进行各类断路器动态分析提供了方便，能够准确地测量出各种电压等级的少油、多油、真空、六氟化硫等高压断路器的机械动特性参数。高压断路器在电力系统中担负着控制和保护的双重任务，其性能的优劣直接关系到电力系统的安全运行。机械特性参数是判断断路器性能的重要参数之一。
1、本仪器为嵌入式工控机，主板基于CortexTM-A8，主频1GHZ，闪存1GB，开机速度快仅需16秒。9寸彩色大屏，windows操作系统，人性化操作界面直观，触摸屏，支持中英文输入，便于现场操作人员使用。
2、高速热敏打印机，方便现场打印测试数据、触头波形、行程曲线、电流曲线。
3、机内集成式操作电源，无须现场二次电源，使用方便快捷。可提供DC6～270V可调电源，电流20A。任意整定分、合闸线圈的动作电压值,并可做断路器的低电压动作试验。
4、配备直线传感器、旋转传感器、万能传感器、激光传感器（选配）以及支架、专用固定多功能接头，安装极为方便，简捷。
5、适用于国内外生产的所有型号的SF6开关、GIS组合电器、真空开关、油开关。
6、开关动作一次，得到所有数据及图形，测试数据和图形同屏显示，速度可进行再计算，无需再测试。可以显示开关断路器的各种曲线、合闸行程曲线；分闸行程曲线；合-分行程曲线；分-合-分行程曲线；线圈电流曲线；电机储能曲线；时间曲线，并可进行数字、曲线图形分析。
7、主机可存储30000组现试验数据（可扩展存储卡），机内实时时钟，便于存档。
8、配备2个USB接口，可接鼠标操作仪器，可直接把数据保存到U盘，上传到计算机进行分析、保存。RS232接口联机操作选配、无线平板操作选配。
9、同时可测12路金属触头断口、6路主断口和6路辅助断口、3/6路合闸电阻、3/6石墨触头、1路速度(3路速度选配)、3/6路双端接地测量（感应法3路和6路选配）、1路动态电阻和接触电阻。
10、内含包络线，通过一台开关测试的数值，生成标准包络线，进行分析对比，还能进行开关震动频率分析。
11、内部抗干扰电路可满足500KV变电站内可靠使用。
| 时间测量 | 12路 固有分闸（合闸）时间 | |
| 分闸（合闸）相内不同期 | ||
| 分闸（合闸）相间不同期之差 | ||
| 合闸（分闸）弹跳时间（弹跳次数） | ||
| 不同期测试范围 | 1ms～999ms | 分辨率：0.01ms |
| 1000ms～9999ms | 分辨率：0.1ms | |
| 10000ms～200000ms | 分辨率：1ms | |
| 外触发测试范围 | 0.01ms～200s | |
| 在1000ms以内准确率 | 0.05%±0.1ms | |
| 合闸电阻测量 | 3/6路固有分闸（合闸）时间 | 分闸（合闸）相内不同期 |
| 分闸（合闸）相间不同期 | 合闸电阻投入时间、电阻值 | |
| 测量范围 | 30～10KΩ | 分辨率0.1Ω |
| 准确度 | ≤1%±1Ω | |
| 接触电阻/动态电阻 | 电流输出 | 200A |
| 测量范围 | 0-50mΩ | |
| 准确度 | ≤0.5%±0.5uΩ | |
| 石墨测量 | 3/6路固有分闸（合闸）时间（选配） | 分闸（合闸）相内不同期 |
| 分闸（合闸）相间不同期 | ||
| 测量电流 | 10A/20A/30A（可选） | |
| 双端接地测量 | 3/6路 固有分闸（合闸）时间 | 分闸（合闸）相内不同期 |
| 分闸（合闸）相间不同期之差 | 合闸（分闸）弹跳时间（弹跳次数） | |
| 时间测试范围 | 1ms～999ms | |
| 分辨率 | 0.01ms | |
| 1000ms～9999ms | 分辨率：0.1ms | |
| 10000ms～200000ms | 分辨率：1ms | |
| 精度 | 1000ms≤1%±0.2ms | |
| 速度测量 | 刚分（刚合）速度，指定时间段（行程段或角度段）平均速度 | |
| 测速范围 | 0.1mm传感器 | 0.01～20.00m/s |
| 准确率 | ±0.1m/s | |
| 345°角度传感器 | 0.01～20.00m/s | |
| 准确率 | ±0.1m/s | |
| 加速度传感器 | 0.01～15.00m/s | |
| 激光传感器 | 0.01～15.00m/s。（选配） | |
| 行程测量 | 动触头行程（行程）（3路行程测量选配）、接触行程（开距）、超行程、过冲行程或反弹行程 | |
| 测量范围 | 直线传感器 | 50mm |
| 测量范围 | 0-50mm | |
| 分辨率 | 0.1mm | |
| 旋转传感器 | 345° | |
| 测量范围 | 0-1000mm | |
| 分辨率 | 0.08°，此传感器有15度的无效区，安装时在仪器可看到传感器有效区域，数值显示在160-200度左右为佳。 | |
| 加速度传感器测量范围 | 0-300mm | |
| 分辨率 | 0.1mm | |
| 准确率 | 土(1%L+0.2)mm | |
| 线圈电流范围 | 最大电流 | 30A |
| 分辨率 | 0.01A | |
| 准确率 | ±0.1m/s | |
| 线圈电阻测量范围 | 0～10000Ω | |
| 分辨率 | 0.01Ω | |
| 准确率 | ±0.1m/s | |
| 仪器电源 | AC220V ± 10%；50Hz ± 10% | |
| 直流电源输出 | DC6～270V连续可调，DC24V≤25A（短时），DC220V≤ 20A(短时) | |
| 外触发触发电压 | AC/DC10-300V | |
| 电流 | ≤120A | |
| 隔离开关测量范围 | 电压输出 | DC6～270V（可调） |
| 电源输出时间 | 0.01-20秒（可设置） | |
| 断口信号最大采集时间为200秒 | 可测断口合、分闸时间、三相不同期、弹跳时间及次数 | |
| 主机体积 | 400×300×175mm | |
| 使用环境 | -20℃~+50℃ | |
| 相对湿度 | ≤90% | |
