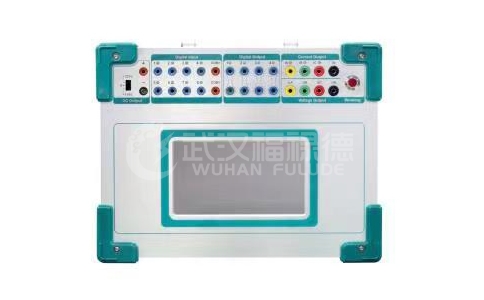

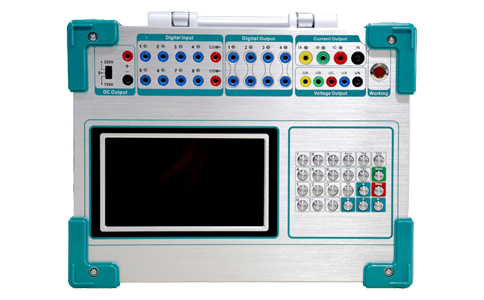

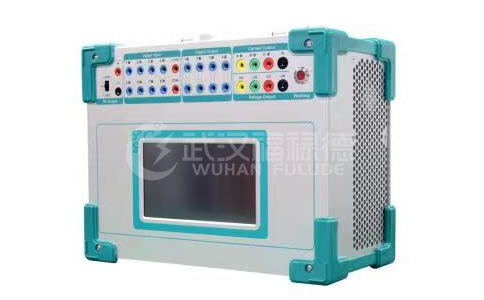

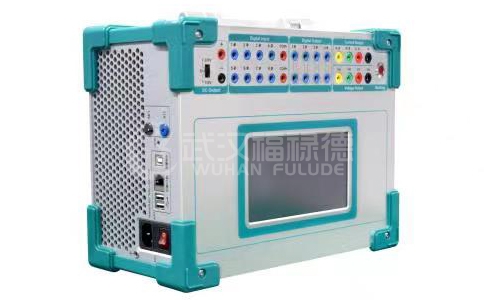

FLDJB-703B三相微机继电保护测试仪
1．满足现场基本试验要求。本仪器具有标准的四相电压，三相电流输出，既可对传统的各种继电器及保护装置进行试验，也可对主流各种微机保护进行各种试验，试验更加方便和快捷。
2．满足国标GB/T 7261-2016《继电保护和安全自动装置基本试验方法》，满足国标DL/T 624-2010《继电保护微机型试验装置技术条件》的标准。
3．触摸彩色屏操作界面，人机界面友好，操作简便快捷；高性能的进口ARM主控芯片和7寸分辨率为800×480的触摸屏，可以提供丰富直观的信息，包括设备当前的工作状态及各种帮助信息等。
4．面板配备有7寸分辨率为800×480触摸屏，高清显示，方便操作。
5．主控板采用ARM+16位DAC输出，对基波可产生每周2000点的高密度正弦波，大大改善了波形的质量，提高了测试仪的精度。
6．功放采用高保真线性功放，既保证了小电流的精度，又保证了大电流的稳定。
7．可连接笔记本电脑运行（选配）。笔记本电脑配有更加丰富功能的上位机软件，采用网口通讯方式连接，通用性强，通讯稳定。支持WINXP、WIN7、WIN10 系统。
8．配有独立专用直流辅助电压源输出，输出电压分别为110V（1A），220V（0.6A）。以提供给需要直流工作电源的继电器或保护装置使用。
9. 具有软件自校准功能，避免了要打开机箱通过调整电位器来校准精度，从而大大提高了精度的稳定性。
1. 交流电流源
单相电流输出（有效值） | 0--30A/相，精度：0.5% ±5mA |
三相并联输出(有效值) | 0--90A/三相同相位并联输出 |
相电流长时间允许工作值(有效值) | 9.9A |
每相最大输出功率 | 200VA |
三相并联电流最大输出功率 | 600VA |
三并电流最大输出允许工作时间 | 5s |
频率范围 | 0--500Hz，精度0.01Hz |
相位 | 0--360°，精度0.1° |
2．直流电流源
直流电流输出 | 0--±10A/相，精度：0.5% ±5mA |
3．交流电压源
单相电压输出（有效值） | 0--125V/相，精度：0.5% ±5mV |
线电压输出（有效值） | 0--250V |
相电压/线电压输出功率 | 70VA/90VA |
频率范围 | 0--500Hz，精度：0.01Hz |
相位 | 0--360°，精度：0.1° |
4．直流电压源
单相电压输出幅值 | 0--±160V，精度：0.5% ±5mV |
线电压输出幅值 | 0--320V |
相电压/线电压输出功率 | 70VA/90VA |
5．开关量端子
开关量输入端子 | 8对 |
空接点 | 1--20mA，24V 装置内部有源输出 |
电位翻转 | 无源接点：低阻短接信号 有源接点：0-250V DC/AC |
开关量输出端子 | 4对，空接点，遮断容量：DC:0-30V/5A， AC:0-250V/5A |
6．其他
时间范围 | 1ms--9999s，分辨率：1ms |
单机体积重量 | 体积 340*165*280mm3，约12.5Kg |
交流供电 | AC220V±10%，50/60Hz，10A |
7．交流电流工作时间
工作电流＜10A | 工作时间≤60分钟 |
20A＞工作电流≥10A | 工作时间≤70S |
30A＞工作电流≥20A | 工作时间≤15S |
工作电流：30A | 工作时间≤5S |
