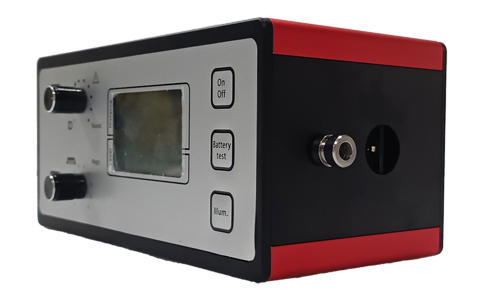

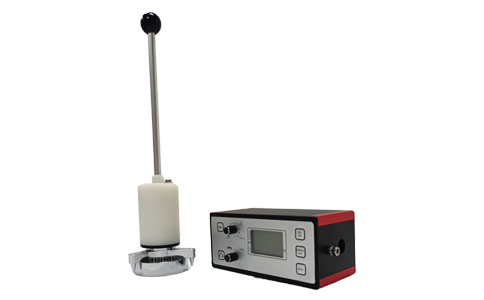

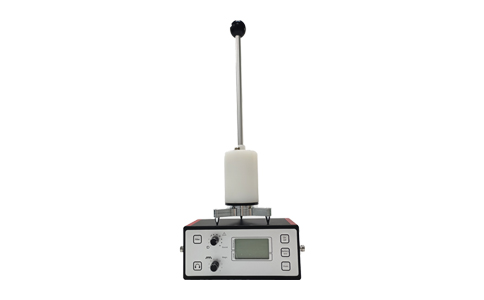

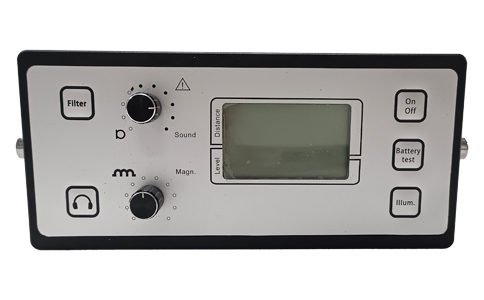

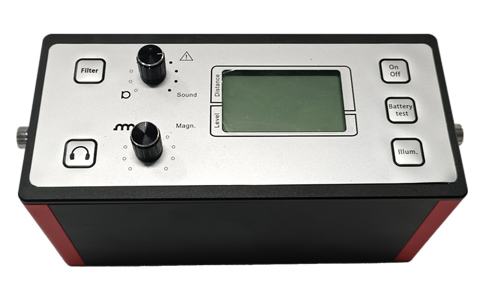

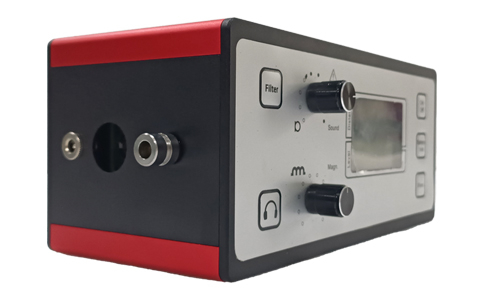

FLDDD-B高端定点仪

符合测量：

在电缆的起始端用一台脉冲发生器将电压脉冲信号发射到故障电缆中，电缆故障点处将会产生闪络（电弧）,闪络的声音可以沿地面传播并由地震传感器检测到，声音最大处即为故障位置，在测量距离模式下，传播时间差最小处为故障点（参考 1.4.2.3）。

一般而言，周围环境影响产生的干扰信号与所要检测的闪络声音相比是比较大的，这就意味着为了更好地识别有用信号还得使用一些辅助设备。可以用一台高通滤波器来抑制低频的信号（如过往车辆的噪声），有用的信号与干扰信号在同一频率范围内，这时候就需要另外一种辅助方法——符合测量（一致性测量方法）。本系统已配备了上述的辅助设备及功能。

相对距离测量：

还有一种更好的故障定点方法是根据磁信号和闪络声音信号的最小传播时间差来定位故障，时间差是由于以上两种信号在地面的传播速度不同造成的。传播时间差的测量主要依赖于对有用信号的放大。在周围环境有干扰的情况下，测量可能会困难一些。磁场信号以接近光的速度进行传播，而闪络声音在地面以类似于声音在空气中的传播速度进行传播，具体差异取决于地面的性质，无论如何，闪络声的传播要慢一些。在故障点的正上方，声磁传播的时间差最小。

该差值是测量故障点与测量点之间的距离后得出的相对结果，这就是为什么这种方法被称为距离测量。与只凭耳机中最大声音来判断的听声法相比这种方法可靠性更高，因为闪络最大声处很难确定，尤其是在周围环境复杂的地方，如管线交叉的地方。但是在有干扰的情形下使用这种方法也有一定的局限性。
