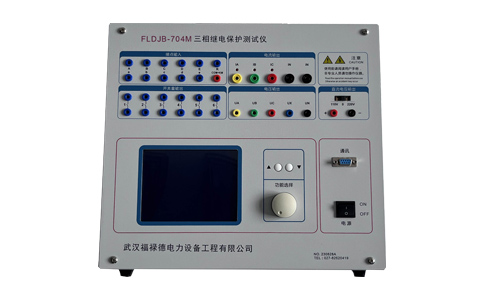

FLDJB-704M继电保护综合测试仪

1、智能型主机，主机采用高速高性能数字信号处理器  运算速度快，传输频带宽，对基波可产生每周波360点的高密度拟合正弦波。这是目前同类输出方式中的最高水平。由于点数多，波形的保真度极高，失真极小，特别是在谐波输出时，即使对 9次谐波、300Hz也可以达到每周波60点的高密度。

2、单机独立运行，装置由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全套中文显示。可完成现场大多数试验检定工作，可对各种继电器（如电流、电压、反时限、功率方向、阻抗、差动、低周、同期、频率、直流、中间、时间等）及微机保护进行检定，并可模拟各种复杂的瞬时性、永久性、转换性故障进行整组试验。

3、联接电脑运行，通过 Windows XP 平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。

4、16位DAC芯片，16位高分辨率确保拟合波形精度高，线性度好。小信号输出亦保证极小失真。

5、大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。

6、“傻瓜式”操作  采用先进的控制器“旋转鼠标”，大大简化了操作部分的结构，操作简便、快捷，容易掌握。

7、新型高保真功放，输出级采用新型大功率模块式高保真功放部件，既可作电流输出亦可作电压输出，输出功率大，每相电压可输出高达AC100V/130V(xN)，电流三并输出高达AC90A/120A(xN)/180A (xN-60A)。精度好，可靠性高。

8、电流、电压直接输出  相电压、相电流采用直流型功放输出方式，可直接输出交流电压、交流电流、直流电压、直流电流，并可变角度、变频率，可叠加 0-9 次谐波。

9、自我保护，采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。

10、接点丰富，具有7个接点输入和2个空接点输出。输入接点为空接点和0-250V电位接点兼容方式，可智能自动识别。

11、主机一体化单机箱结构，用交流220V电源，开机即可工作。体积小，重量轻，易携带，流动试验方便。

12、性价比高，属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有很高的性能价格比。
