产品介绍

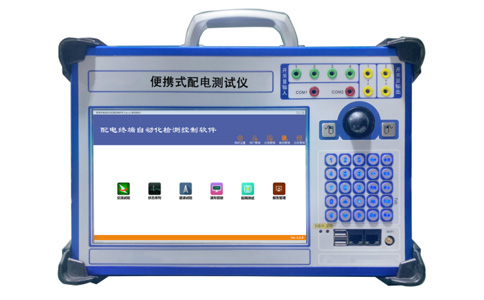

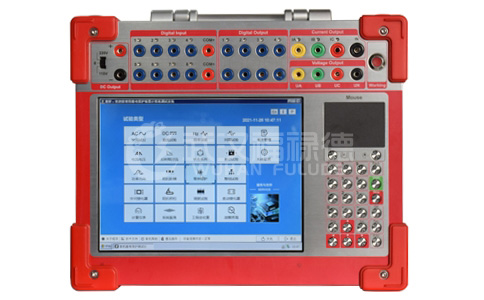

FLDPD-A便携式配电测试仪是一款定位于轻巧、便携的手持式配电自动化测试仪，特别适用于需要灵活移动的测试场景。在保留传统配电自动化测试仪大功率、高精度功放输出的基础上，采用创新的轻量化设计，改进内部结构，优化硬件配置，减小体积，减轻重量。

FLDPD-A便携式配电测试仪基于配电网行业相关标准进行设计开发，装置采用内置大容量锂电池供电， 10A持续输出不少于4小时，完全满足现场便携测试的需求; 装置的电压、电流的输出、开入开出等接口可对配电终端进行一些性能测试。主要用于现场二次回路运维检修，特别适合配电终端FTU、DTU安装前后的快速闭环调试验收工作，它是一套遵循国内行业检测大纲标准、自动化程度高、技术先进的高端检测设备。通过IEC101和IEC104规约自动测试终端的性能和功能是否符合要求，能够对配电终端保护动作逻辑进行验证，内置高精GPS同步功能全面支持电压时间型、电压电流型、自适应综合型等就地型馈线自动化测试。

产品特点

超小型配电自动化，略大于A4尺寸，体积超小，轻松携带

本测试仪具有4电压、4电流输出相电压150V，相电流10A.（选配15A）。和4路开入、2路开出，可全自动完成配电终端装置的基本性能、遥信防抖、录波功能、故障处理功能等各种测试，并自动生成完整的检测报告。

101/104规约测试、GPS同步馈线测试。支持GPS同步触发 ,满足现场FA馈线自动化测试。

电压电流相互隔离，方便线电压输出。

功能全面：支持三遥测试、状态序列、模拟断路器、保护功能、规约等测试

模拟主站具有配电模拟主站功能，可实现与 FTU、DTU 通信，读取保护定值参数和压板状态，并支持修改定值和投退压板。支持检测项目管理、人员权限管理、检测任务管理和配电终端案例管理。

录波功能可远方设定配电终端启动条件参数，通过过流故障、线路失压、零序电压、零序电流突变等，实现装置录波，进行稳态录波和暂态录波两种波形功能和性能检测。

选配内置锂电池组，可单机满功率运行4小时以上。也可选择不带锂电池，直接用市电供电。

采用了大量先进技术和精密元器件材料，并进行了专业化的结构设计，因而装置体积小、重量轻、功能全、携带方便，开机即可工作，流动试验非常方便。

新型高保真线性功放输出端一直坚持采用高保真、高可靠性模块式线性功放，而非开关型功放，性能卓越。不会对试验现场产生高、中频干扰，而且保证了从大电流到微小电流全程都波形平滑精度优良。

高性能主机输出部分采用DSP控制，保证输出精度电压电流输出精度达到0.05%。运算速度快，实时数字信号处理能力强，传输频带宽，控制高分辨率D/A转换。输出波形精度高，失真小，线性好。

开关量接点丰富有4路开入和2路开出，输入接点为空接点和0～250V电位接点兼容，可智能自动识别。

接口完整带有两个USB口和两个网口，可与计算机及其它外部设备通信，内置4G模块连远程控制。

技术参数

交流电流输出	AC 4×0~10A/50VA，幅值，相位和频率独立调节
交流电压输出	AC 4×0~150V/30VA或1×300V（线电压）
交流输出精度	0.05%
直流电流输出	DC 4×（±10A）
直流电压输出	DC 4×（±160V）
直流输出精度	0.1级
相位	0~360°
相位准确度	＜0.5°
输出频率	0~1200Hz可调，分辨率0.01Hz；
频率准确度	＜ 0.01Hz
叠加谐波	1~24次谐波
开关量	4路开关量输入，2路开关量输出
模拟断路器功能	通过定义合位和分位，并与开入合闸和分闸完成断路器模拟功能；
开出特性	空接点，不分极性，各开出量输出不同步时间误差：≤0.1ms；
SOE测试	两路输出间隔时间误差≤0.2ms，可进行≤5ms分辨率测试；
防抖测试	分辨率≤0.2ms，可进行10~1000ms防抖测试；
其它测试	可进行雪崩测试、风暴测试、位置模拟测试;
开入特性	空接点或带电位（自适应），分辨率0.1ms；
时间测量范围	0.1ms～9999s，测量精度＜0.1ms。
4G天线接口；2个WLAN接口；2个USB接口；WIFI天线接口。
网口	1路标准RJ45接口，10/100M自适应；
串口	标准串口RS232和RS485各一路
尺寸	300×220×100mm（长×宽×高）
重量	7.6kg
内置锂电池，输出额定电压电流时，待机时间不低于24小时，连续输出不小于6小时；也可选择不带锂电池，直接用市电供电。
